Подробная информация о продукте:
Оплата и доставка Условия:
|
| Теория: | Электромагнитное реле | Использование: | Печатная плата |
|---|---|---|---|
| Размер: | Миниатюра | Защитите характеристику: | загерметизированный |
| Нагрузка контакта: | Малая мощность | ||
| Высокий свет: | реле pcb,Электромагнитное реле,CE сертификации |
||
|

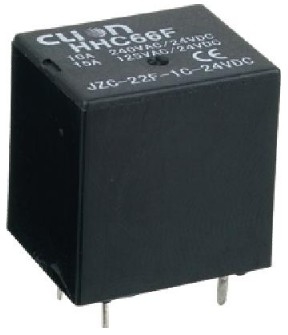

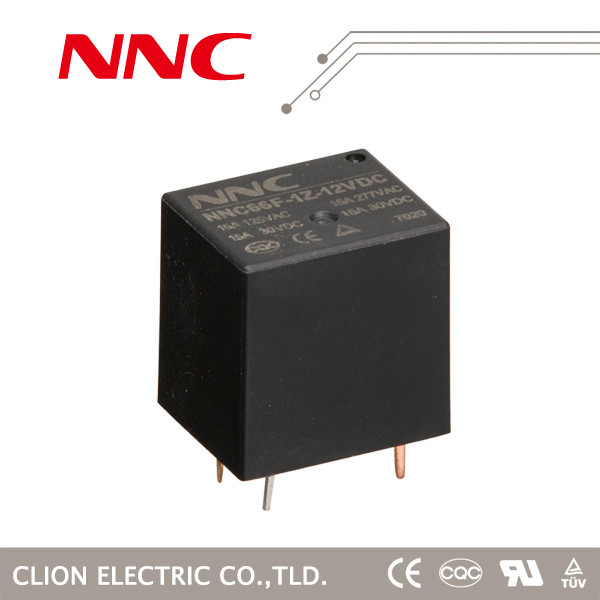

Номер детали.
|
ХХК66Ф (ДЖЗК-22Ф)
|
|||
|
Размер
|
20.3*16.6*20.4
|
|||
|
Особенность контакта
|
Форма
|
1А, 1Б, 1К
|
||
|
Номинальная нагрузка
|
10А
|
15А
|
||
|
Максимальное напряжение тока переключения
|
240ВАК/28ВДК
|
НК: 125В, НИКАКОЕ: 240ВАК/28ВДК
|
||
|
Контактное сопротивление
|
≤50мΩ
|
|||
|
Материал
|
Серебряный сплав
|
|||
|
Электрическая жизнь
|
≥1*105 (частота: 1С ОН/1С)
|
≥1*105 (частота: 1.5С ОН/1.5С)
|
||
|
Механическая жизнь
|
≥1*107 (частота: 300тимес/1Мин)
|
|||
|
Приведитесь в действие напряжение тока (25℃)
|
ДК: напряжение тока ≤75%*Ратед
|
|||
|
/
|
||||
|
Выпустите напряжение тока (25℃)
|
ДК: напряжение тока ≥10%*Ратед
|
|||
|
/
|
||||
|
Максимальное напряжение тока (25℃)
|
напряжение тока 110%*Ратед
|
|||
|
Нормальное напряжение тока катушки
|
ДК
|
3-48В
|
||
|
АК
|
/
|
|||
|
Нормальная мощность катушки
|
ДК
|
0.36В
|
||
|
АК
|
/
|
|||
|
Время приемистости (расклассифицированное напряжение тока)
|
≤10мс
|
|||
|
Выпустите время (расклассифицированное напряжение тока)
|
≤5мс
|
|||
|
Диэлектрическая прочность
|
Между контактами Так же-поляка
|
1200ВАК/1мин (утечка настоящее 1мА)
|
||
|
Между контактами Противоположн-поляка
|
|
|||
|
Между контактами и катушкой
|
1500ВАК/1мин (утечка настоящее 1мА)
|
|||
|
Сопротивление изоляции
|
≥100мΩ (500ВДК)
|
|||
|
Температура окружающей среды
|
-55℃ ~70℃
|
|||
|
Окружающая влажность
|
35%-80%РХ
|
|||
|
Атмосферное давление
|
86-106КПа
|
|||
|
Сопротивление удара
|
10Г (синусоидальный полуволновой ИМП ульс: 11мс)
|
|||
|
Сопротивляемость при колебательном движении
|
10-55Хз (удвоенная амплитуда: 1.0мм)
|
|||
|
Установка
|
ПКБ
|
|||
|
Паковать
|
Внутренняя коробка
|
Бумажная коробка (ПКС)
|
100
|
|
|
Наружная коробка
|
Бумажная коробка (ПКС)
|
1000
|
||
|
Размер коробки
|
КТН
|
390*230*195ММ
|
||
|
Вес
|
1ПК
|
Приблизительное 12г
|
||
|
1КТН
|
Г.В: 12.55КГ Н.В: 11.25КГ
|
|||
