NNC New Energy Relay NN82C-150 с неполярной катушкой и терминалами нагрузки для электромобилей
Свяжитесь со мной для бесплатных образцов и купонов.
WhatsApp:0086 18588475571
Вичат: 0086 18588475571
Скайп: sales10@aixton.com
Если у вас есть какие-либо проблемы, мы предоставляем круглосуточную онлайн-помощь.
xПодробная информация о продукте
| Теория | Новый энергетический реле | Структура | H ((Обычно открыто) |
|---|---|---|---|
| Контактный материал | Серебряный медный сплав | Номинальная нагрузка | DC1500V 150A |
| Минимальный ток нагрузки | 6VDC/1A | Продолжительность эксплуатации | 2 * 10 ^ 5 раз |
| Электрическая жизнь | 7 * 10 ^ 4 раз |
Характер продукции
Новый энергетический реле NNC82C-150
Спецификация
Основные параметры контакта
| структура | H | ||||||
| контактный материал | серебряный медный сплав | ||||||
| контактное сопротивление | ≤ 0,5mΩ ((@150A) | ||||||
| номинальная нагрузка | DC1500V 150A | ||||||
| падение контактного напряжения | / | ||||||
| электрическая продолжительность |
Изготовление:
Удар 400 А ((RC=1ms) 150 А ((устойчивое состояние) / 50 ВДС, 7000 операций
Удар 400А ((RC=1ms) 30А ((устойчивое состояние)/1500VDC, 7000 операций
Сообщение:
200 операций ((200A 750VDC)
100 работы ((150A 1500VDC)
1 работа ((1500A 750VDC)
|
||||
| тока короткой цепи | 6000A* ((5ms), 1 раз | ||||
| номинальный ток | 150A | ||||
| min ток нагрузки | 6VDC/1A | ||||
| длительность службы | 200Тысячу раз | ||||
Параметры вспомогательного контакта порта
| структура | / | ||||||
| контактное сопротивление | / | ||||||
| номинальная нагрузка | / | ||||
| Срок службы переключателя | / | ||||
Параметры катушки
| Номинальное напряжение (Vd.c) | 12 | 24 | ||
| Входное напряжение (Vd.c) | 9-16 | 18-32 | ||
| рабочее напряжение (Vd.c) | 9 | 18 | ||
| Выпускное напряжение (Vd.c) | 1 | 2 | ||
| Сопротивление катушки (2) (1 ± 7%) | 26.2 | 104.8 | ||
| Начальный ток ((A) | 0.46 | 0.23 | ||
| Время запуска максимум. | / | / | ||
| Номинальный ток катушки ((A) | 0.46 | 0.23 | ||
| Потребление энергии при запуске | 5.5 | 5.5 | ||
| Потребление электроэнергии в устойчивом состоянии ((W) | 5.5 | 5.5 | ||
| Сопротивление изоляции | между катушкой и контактами | Выше 1000 МК | ||||||||
| Между открытыми контактами одного полюса | / | |||||||||
| Между основными и вспомогательными контактами | Выше 1000 МК | |||||||||
| Диэлектрическая прочность | между катушкой и контактами | AC4000V/1 минуты | ||||||||
| Между открытыми контактами одного полюса | / | |||||||||
| Между основными и вспомогательными контактами | AC4000V/1 минуты | |||||||||
| Устойчивость к ударам | 10 кВ (1,2*50 μs) | |||||||||
| время работы | Ниже 30 мс | |||||||||
| время выпуска | Ниже 10 мс | |||||||||
| Всасывание и прыжки | Ниже 5 мс | |||||||||
| Вибрация | синусоидные вибрации | 10-500 Гц двойной амплитуды 1,5 мм, ускорение 49 м / с2 |
||||||||
| Страйк | устойчивость | включить 588 м/с2, отключить 196 м/с2 | ||||||||
| прочность | 588 м/с2 | |||||||||
| рабочая температура | -40～+70°C (Без льда, без конденсации) |
|||||||||
| рабочая влажность | 5～85% RH | |||||||||
| вес | 12 В | Около 260 грамм. | ||||||||
| 24 В | Около 260 грамм. | |||||||||
| 48 Вт | / | |||||||||
Диаграмма продукта ((мм)

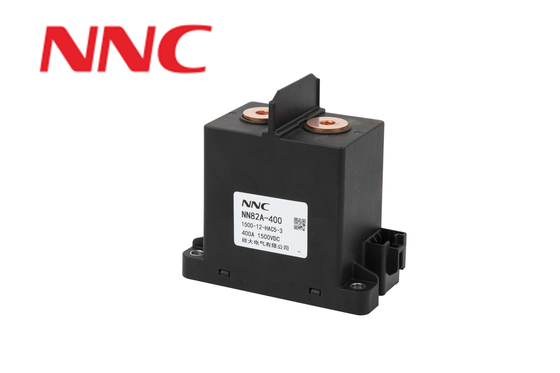

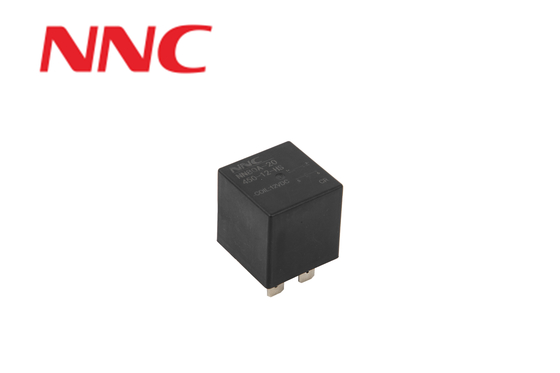

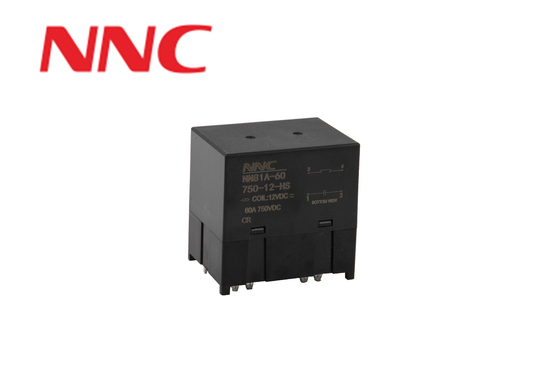

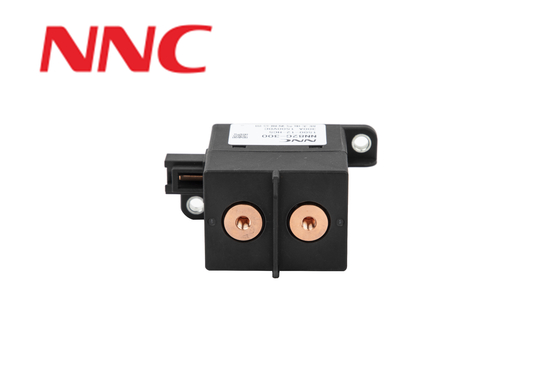

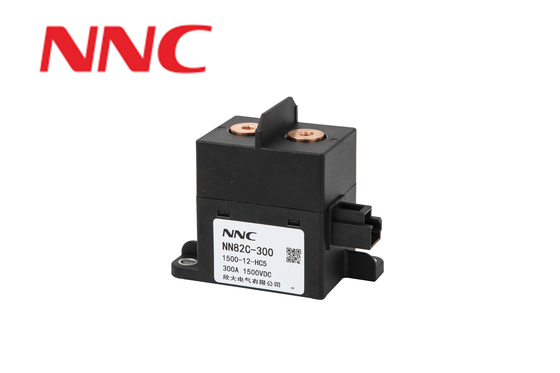

Порекомендованные продукты
