Подробная информация о продукте:
|
| Теория: | Электромагнитное реле | Использование: | Общее назначение |
|---|---|---|---|
| Размер: | Миниатюра | Защитите характеристику: | загерметизированный |
| Нагрузка контакта: | Малая мощность | ||
| Высокий свет: | Электромагнитное реле,Реле мощности,CE сертификации |
||
|

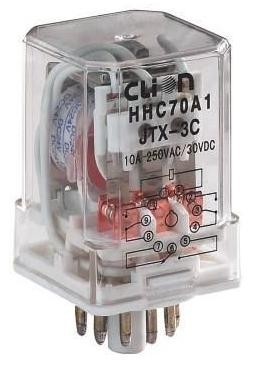

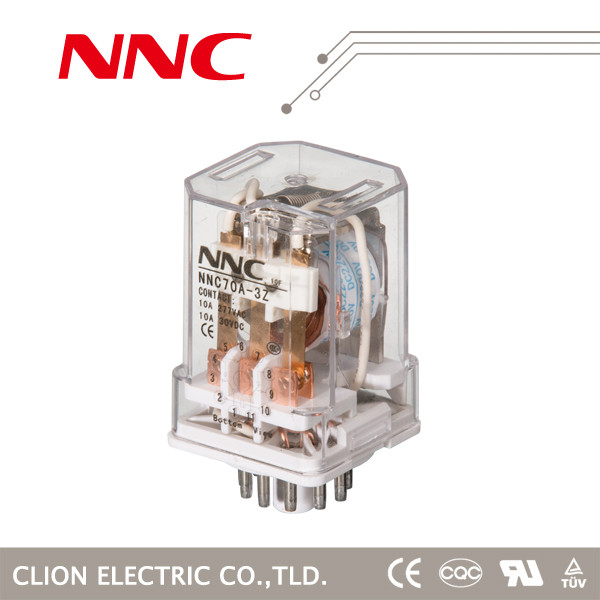

Номер детали.
|
ХХК70А (ДЖКС-10Ф, ДЖТС))
|
|||
|
Размер
|
35*35*52.5
|
|||
|
Особенность контакта
|
Форма
|
|
3А, 3Б, 3К |
|
|
Номинальная нагрузка
|
10А/240ВАК 28ВДК
|
|||
|
Контактное сопротивление
|
≤100мΩ
|
|||
|
Материал
|
Серебряный сплав
|
|||
|
Электрическая жизнь
|
≥1*105
|
|||
|
Механическая жизнь
|
≥1*107
|
|||
|
Приведитесь в действие напряжение тока (25℃)
|
ДК: напряжение тока ≤75%*Ратед
|
|||
|
АК: напряжение тока ≤80%*Ратед
|
||||
|
Выпустите напряжение тока (25℃)
|
ДК: напряжение тока ≥10%*Ратед
|
|||
|
АК: напряжение тока ≥30%*Ратед
|
||||
|
Максимальное напряжение тока (25℃)
|
напряжение тока 110%*Ратед
|
|||
|
Нормальное напряжение тока катушки
|
ДК
|
6-220В
|
||
|
АК
|
6-380В
|
|||
|
Нормальная мощность катушки
|
ДК
|
1.8В
|
||
|
АК
|
2.7ВА
|
|||
|
Время приемистости (расклассифицированное напряжение тока)
|
≤30мс
|
|||
|
Выпустите время (расклассифицированное напряжение тока)
|
≤20мс
|
|||
|
Диэлектрическая прочность
|
Между контактами Так же-поляка
|
1000ВАК/1мин (утечка настоящее 1мА)
|
||
|
Между контактами Противоположн-поляка
|
1500ВАК/1мин (утечка настоящее 1мА)
|
|||
|
Между контактами и катушкой
|
1500ВАК/1мин (утечка настоящее 1мА)
|
|||
|
Сопротивление изоляции
|
≥500мΩ (500ВДК)
|
|||
|
Температура окружающей среды
|
-25℃ ~55℃
|
|||
|
Окружающая влажность
|
45%-75%РХ
|
|||
|
Атмосферное давление
|
86-106КПа
|
|||
|
Сопротивление удара
|
10Г (синусоидальный полуволновой ИМП ульс: 11мс)
|
|||
|
Сопротивляемость при колебательном движении
|
10-55Хз (удвоенная амплитуда: 1.0мм)
|
|||
|
Установка
|
ГНЕЗДО
|
|||
|
Паковать
|
Внутренняя коробка
|
Бумажная коробка (ПК)
|
10
|
|
|
Коробка пены (ПК)
|
20
|
|||
|
Наружная коробка
|
Бумажная коробка (ПК)
|
200
|
||
|
Коробка пены (ПК)
|
200
|
|||
|
Размер коробки
|
Бумажная коробка (ПК)
|
395*198*318ММ
|
||
|
Коробка пены (ПК)
|
375*240*480ММ
|
|||
|
Вес
|
1ПК
|
Приблизительное 75г
|
||
|
1КТН
|
Г.В: 16КГ Н.В: 15КГ
|
|||
